消费电子热管理方案

消费电子产品（如智能手机、平板电脑、笔记本电脑等）因内部空间紧凑、器件密集，对导热材料的需求集中在高效热传导、轻薄化、绝缘性及适应复杂结构上。以下是针对不同场景的导热材料应用方案及案例分析：

一、VR眼镜/头显（虚拟现实头戴式显示设备）

核心导热材料类型及适用场景

1、高导热凝胶

应用场景：CPU、GPU等高发热芯片与散热片间的热传导。

特性：单组分无需固化，低挥发性、高稳定性，可填充芯片与散热模组间的微隙（如0.3-0.5mm），长期使用不干裂、不溢出，适应VR眼镜频繁移动场景。

优势：配合合金壳体一体化或风扇强制散热效率高，高导热凝胶填补间隙适合高功耗场景，降低热阻。

2、高导热硅胶片

应用场景：电池组、显示屏背板等大面积发热区域的散热。

特性：导热系数可达12.0W/m·K，质地柔软有弹性，带自粘、高可压缩性，可填补不平整界面，降低热阻。支持定制尺寸和厚度，适配VR头显复杂结构设计。

3、优势：风冷主动散热 + 被动散热材料组合，采用风冷（双风扇+扁铜管）被动散热与热传导材料（高导热硅胶片）结合，避免主动散热器件过热和能耗问题。

3、石墨散热膜/石墨烯膜

特性：水平导热系数300-1900W/(m·K)，垂直方向仅5-20W/(m·K)，适合二维平面均热。石墨烯：理论导热率5300W/(m·K)，但产能低、价格高。

适用场景：AR/VR眼镜光学模组散热、外壳均热、局部热点扩散。尤其适合对轻薄化要求高的消费级产品。

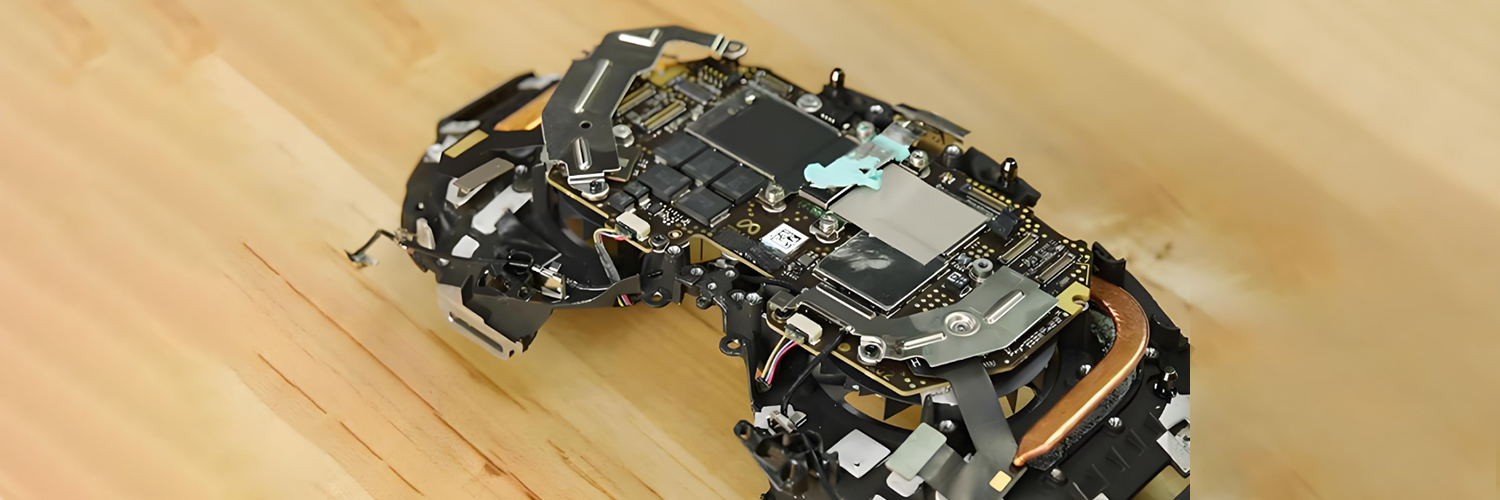

（导热凝胶应用于VR头显设备高发热区域）

二、笔记本电脑

应用部位：处理器、GPU，填充芯片与散热片间、主板发热元件（如电源管理芯片、闪存芯片）与金属中框间的空隙、显示屏背面与壳体间。

需求：填充处理器、主板发热元件与散热器间的微小间隙（通常<0.1mm），降低接触热阻，提高散热效率。

推荐材料：

导热硅脂/导热凝胶：热导率1~10 W/m·K，成本低，适用于CPU、GPU等高功率芯片。例如，台式电脑CPU普遍使用导热硅脂/导热凝胶填充散热器间隙。

石墨散热膜：水平热导率高达1500 W/m·K，厚度仅0.025-0.07mm，适用于智能手机、平板电脑。

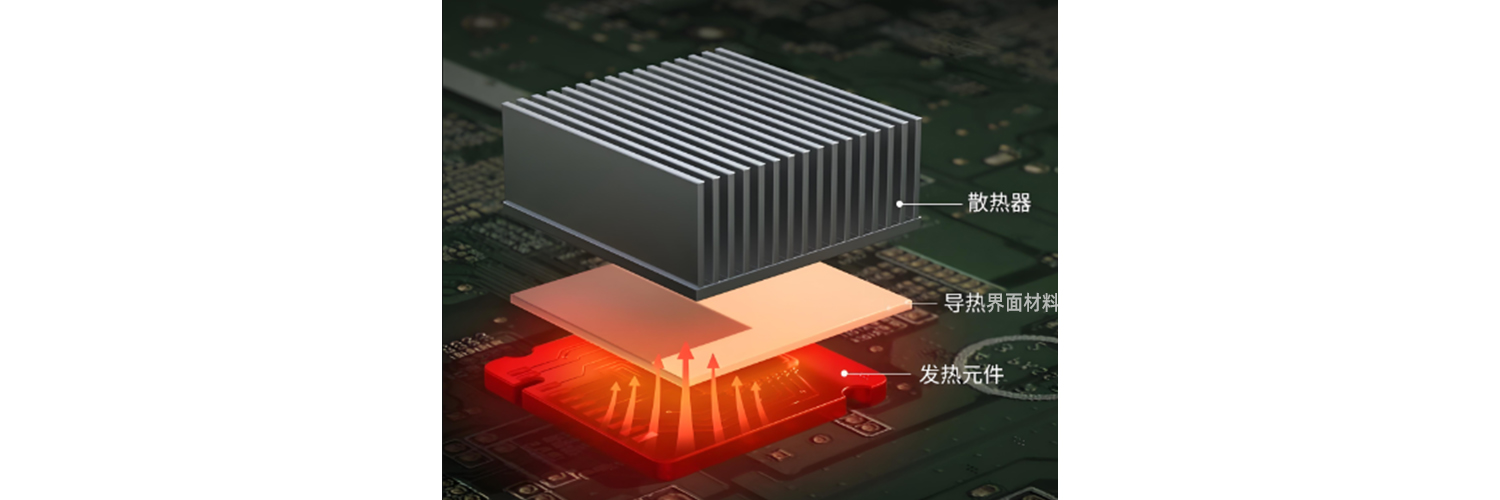

（导热硅脂填充芯片与散热片间）

三、智能电视

应用部位：主板CPU/GPU、电源板、背光模组。

1、主板CPU/GPU散热

需求：高功率芯片需快速导出热量，控制温升（常温25℃时CPU表面温度≤75℃，高温40℃时≤90℃）。

推荐材料：

导热硅脂：热阻0.05℃·in²/W，填充芯片与散热器间隙，适用于主流电视型号。

导热凝胶：适用于小间隙装配，长期高温下不硬化，适用于高端OLED电视。

石墨烯散热基板：稀导研发的石墨烯+石墨复合材料，抗EMI特性优异，解决金属散热片干扰周边元器件问题。

2、电源板散热

需求：降低成本同时维持散热性能，适应轻薄化设计。

推荐材料：

石墨烯散热涂料+裸铝挤：替代传统厚重铝挤散热器，成本降低10-20%，重量减轻30%。

导热硅胶片：带自粘、高可压缩性，填充电源变压器与金属框架间隙。

3、背光模组散热

需求：LED背光高亮度下控制温升，延长寿命。

推荐材料：

导热凝胶：涂抹背光显示模块与散热器或金属背板间，适用于超薄机型。

高导热石墨膜：面内热导率1500 W/m·K，覆盖背光板。

四、智能手表

1、芯片散热

需求：智能手表芯片尺寸小、功率密度高，需快速导出热量以避免性能下降或元件损坏。

推荐材料：

导热凝胶：导热系数通常选用高于5.0 W/m·K，不流淌、无沉降，极低压缩反作用力，适用于芯片与散热片或外壳间的间隙填充。其自动化点胶特性可降低人工成本，适合大规模生产。

二维氮化硼散热膜：厚度可压缩至30μm，热导率达300-600 W/m·K（是传统石墨膜的2-4倍），且具备高绝缘性（电阻率>10¹⁴ Ω·cm），适用于5G射频芯片、高性能处理器等场景。

2、电池散热

需求：电池在快充或高负载运行时易发热，需防止热量积聚导致寿命缩短或安全隐患。

推荐材料：

高弹性超柔导热垫片：可充分填充PCB板与电池仓间的微小间隙，导热系数1.5-3.0 W/m·K，同时具备绝缘性（耐电压>5kV/mm），避免电池短路风险。

石墨烯导热膜：面内热导率1500-1800 W/m·K，质地轻薄且柔韧性佳，可包裹电池表面实现均匀散热。

3、内置传感器或电子元件区域模块密封保护

需求：内置传感器或电子元件的模块需在复杂环境中长期稳定运行，需要通过密封保护保持长期运行稳定。

有机硅灌封胶：导热系数0.6-3.0 W/m·K，耐温-60℃至200℃，柔韧性好（抗振动），透波性佳（适用于毫米波雷达），避免密封材料导致局部过热。
